ワンモーターで長距離搬送が可能！大容量穀物搬送ベルトコンベア
この商品を担当させていただくのは東海事務所勤務 伊東です。
穀物を痛めない高能率な搬送機
現在穀物の搬送であれば、風圧で搬送する｢スロワー｣、スクリューの回転力で搬送する｢スクリューコンベア｣が多く使用されています。しかし、近年では農作物の多様化により数種類の作物の作付けが進んでおり、同じ機械を通すことによる、コンタミ(異物混入)が危惧されます。
そこで、穀物の残粒がゼロで、穀物を痛めない高能率な搬送機が求められ開発されたのがこの｢アルコンコネクト｣です。
この商品は、いままでの重くて設置のしにくいベルトコンベアの欠点及び設置スペースを見直した軽量、コンパクト設計となっております。
アルミフレームを採用し、軽量でコンパクト設計な為、設置も簡単です。
ワンモーターで1.8m～10.8ｍまでの長距離搬送を可能にしました。また、3.6mまでは逆転も可能です。乾燥機への張込み、排出はもちろんの事、関連機械との連動も可能です。
製品特徴
- アルミ製ですので、軽量で設置が簡単。
- ワンモーターで１０．８ｍまでの長距離搬送が可能になりました。
- 三相200Vモーター採用により、正逆転操作が可能（３．６ｍまで）。
- 特殊ベルト機構により、ベルト蛇行調整が不要。
- 新型のΦ１５０取入口AT-150で、流入量の調節が可能になりました。（別売）
豊富なアタッチメント
操作方法
- 現場での接続等の組立が必要です。その際、専用スタンドかくさりにて取り付けて下さい。
- 必ずモーターブレーカーを使用しコードを接続して下さい。
- 搬送方向の確認を行って下さい。回転を確認の上、搬送物を投入して下さい。
製品仕様
| 型式 |
長さ |
モーター |
備考 |
標準価格 |
| ALC-18T |
1.8ｍ |
三相200V200W 1/5 |
モーターブレーカー付
テンション付 |
178,200円（税込） |
| ALC-27T |
2.7ｍ |
231,000円（税込） |
| ALC-36T |
3.6ｍ |
283,800円（税込） |
| ALC-45TS |
4.5ｍ |
三相200V200W 1/5 |
モーターブレーカー付
テンション付
スナップローラー付 |
347,600円（税込） |
| ALC-54TS |
5.4ｍ |
400,400円（税込） |
| ALC-63TS |
6.3ｍ |
453,200円（税込） |
| ALC-72TS |
7.2ｍ |
三相200V400W 1/5 |
モーターブレーカー付
テンション付
スナップローラー付 |
532,400円（税込） |
| ALC-81TS |
8.1ｍ |
585,200円（税込） |
| ALC-90TS |
9.0ｍ |
638.000円（税込） |
| ALC-99TS |
9.9ｍ |
690,800円（税込） |
| ALC-108TS |
10.8ｍ |
743,600円（税込） |
搬送能力
※納期は受注後、約10日かかります。
アタッチメント
| 品名 |
型式 |
標準価格 |
備考 |
| 出口ホッパー |
ADG |
20,900円（税込） |
出口径φ１９５ |
| 出口ホッパー(逆転用) |
ADG-R |
20,900円（税込） |
出口径φ１９５ |
| φ１５０取入口 |
AT-150 |
8,800円（税込） |
流入量調節可能（単独で取付可能） |
| 受口ホッパー |
AUK |
18,700円（税込） |
複数台接続の場合に使用 |
| 設置用スタンド |
ALC-S |
42,900円（税込） |
アンカ－ボルト2本付属 |
| 移動用スタンド |
ALL-S |
30,800円（税込） |
ALC-18T用。２本組（１本キャスター付） |
| 正逆スイッチ |
SG |
8,360円（税込） |
正転、逆転を制御 ３．６ｍ迄使用可能 |
| レジューサーＲ管 |
R-148 |
4,400円（税込） |
出口ホッパー接続用148φ |
| 上部飛散防止カバー |
JH-900 |
3,300円（税込） |
900mm |

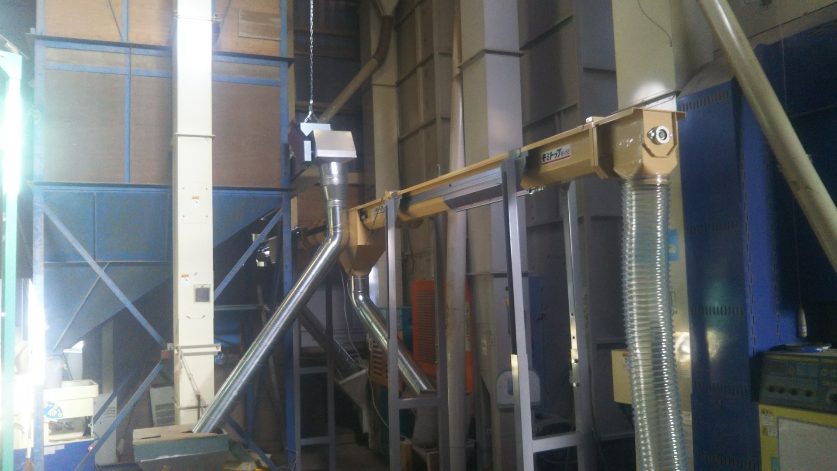

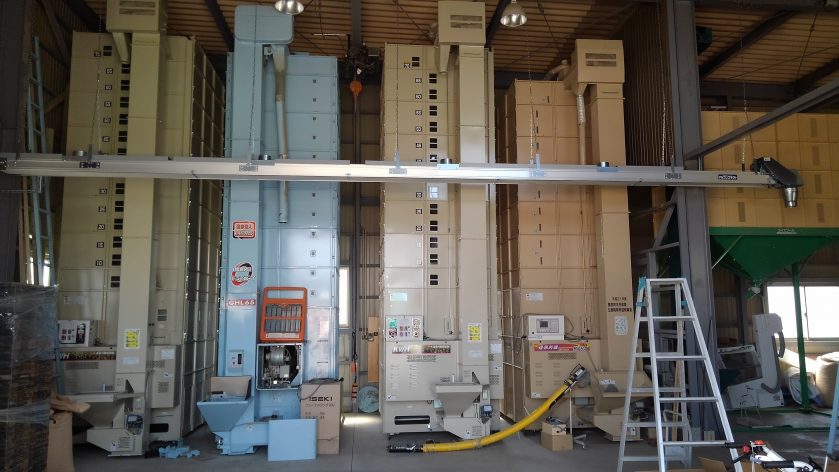

設置事例 ※お客様の作業場にて実際に設置した写真です
