木質ペレットの搬送 実例

ペレットストーブ製造会社からの依頼で、「ペレット自動供給搬送が欲しい!」


籾より大きいφ6の木質ペレット

ペレットストーブ製造会社からの依頼で自社生産工場の暖房用にペレットストーブを使用しており、屋外のペレットタンクから毎日20kgの木質ペレットを3台のストーブ上部から投入する事が大変な為、ストーブへの自動供給搬送が出来ないかとの依頼があった。

複数回の打合せを行い、要望をヒヤリングして最適な搬送方法と製品の組み合わせを提案させていただきました。

搬送ラインはモミトップを基本に構成、ペレット貯蔵タンクからはバネアップで搬送します。なお、バネアップ昇降機、ラセンの搬送装置は回転を減速した特別仕様で製作しました。※標準だと速すぎて上手く搬送されないため。
ペレット搬送能力は300kg/時間です。

1トン袋のペレットを屋外のタンクにて貯蔵
貯蔵タンクからバネ搬送で屋内へ
屋内のペレット搬送ラインの振り分け用に昇降機のホッパーへバネ搬送で張り込むその際、昇降機ホッパーが満量になるとバネ搬送の出口センサーにより自動停止
Aストーブにラセン搬送で投入し満杯になると自動停止

Bストーブ、Cストーブの搬送ラインは30m
Bストーブにはラセン搬送のシャッターが自動に開き、ペレットを投入し満杯になると自動停止しシャッターが自動に閉まる。

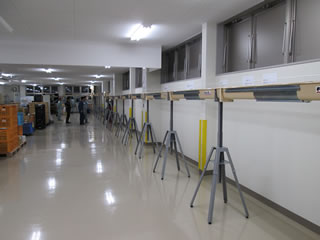

Bストーブ、Cストーブの搬送ライン(反対側から)
Cストーブにラセン搬送で投入し満杯になると自動停止
使用の木質ペレット(φ6)

■設備レイアウト
